相关性网络与最小生成树：用图论看清板块联动结构#

结论先行#

相关矩阵是个 $N\times N$ 的对称方阵，40 只股票就有 780 个数，眼睛根本读不出结构。把它翻译成一张图——节点是股票、边按相关性加权——再用最小生成树（MST）把”最能代表全局结构”的那 39 条边挑出来，市场会自己裂成几个清晰的板块簇。

MST 的妙处在于”最小”：它强制只用 $N-1$ 条边连通全部节点、且总相关距离最小，于是每个板块内部紧密连通、跨板块只留下最”近”的少数桥接边。危机期板块间相关性飙升，MST 会”改道”、把原本远的板块直接拉通——联动结构的突变看得一清二楚。节点度分布还顺手暴露了少数枢纽股（度很大、牵一发动全身）。

下面用自洽合成数据演示：相关矩阵 → 距离 → Kruskal 求 MST（并查集实现，不依赖 networkx）→ 网络可视化与危机期改道。

一、为什么相关矩阵要”画成图”#

相关矩阵 $C$ 告诉你两两关系，但它是二维表格，人脑读不出”谁和谁抱团”。图论换个角度：

节点（vertex）：每只股票
边（edge）：每对股票之间一条边，权重 = 相关性（或距离）
距离：把相关转成欧氏式距离，才能套用经典图算法 $d_{ij} = \sqrt{\frac{1}{2}(1-\rho_{ij})}$ 完全正相关 $\rho=1$ → 距离 0；完全负相关 $\rho=-1$ → 距离 1；不相关 → $\sqrt{0.5}\approx 0.707$ 。距离越小 = 越同步。

画成全连接图会有 780 条边，糊成一团。MST 是降噪利器。

二、最小生成树：用最少的边保留骨架#

MST 是在全图上选 $N-1$ 条边，连通所有节点，且总距离最小。对相关系数矩阵而言，“最小距离”等价于”保留最强的相关性联系、丢掉冗余的弱联系”。

Kruskal 算法（按边权升序贪心，跳过成环的边）最直观，核心是一个并查集（union-find）判环。下面是完整自洽实现，不依赖 networkx：

import numpy as np

def dist_from_corr(C):
    Cc = np.clip(C, -1.0, 1.0)
    return np.sqrt(np.clip(0.5 * (1.0 - Cc), 0.0, 1.0))

def kruskal_mst(Dmat):
    N = Dmat.shape[0]
    parent = list(range(N))
    def find(x):
        while parent[x] != x:
            parent[x] = parent[parent[x]]
            x = parent[x]
        return x
    edges = []
    for i in range(N):
        for j in range(i + 1, N):
            edges.append((Dmat[i, j], i, j))
    edges.sort()                       # 按距离升序
    mst = []
    for w, i, j in edges:
        ri, rj = find(i), find(j)
        if ri != rj:                  # 不在同一连通分量 → 不成都
            parent[ri] = rj
            mst.append((i, j, w))
        if len(mst) == N - 1:
            break
    return mst

python

跑完 kruskal_mst 拿到 39 条边，就是市场的”骨架”。

三、正常市场：MST 自己裂成板块簇#

合成 40 股分 4 板块、板块内相关 0.55~0.80、板块间接近 0。MST 画出来是这样：

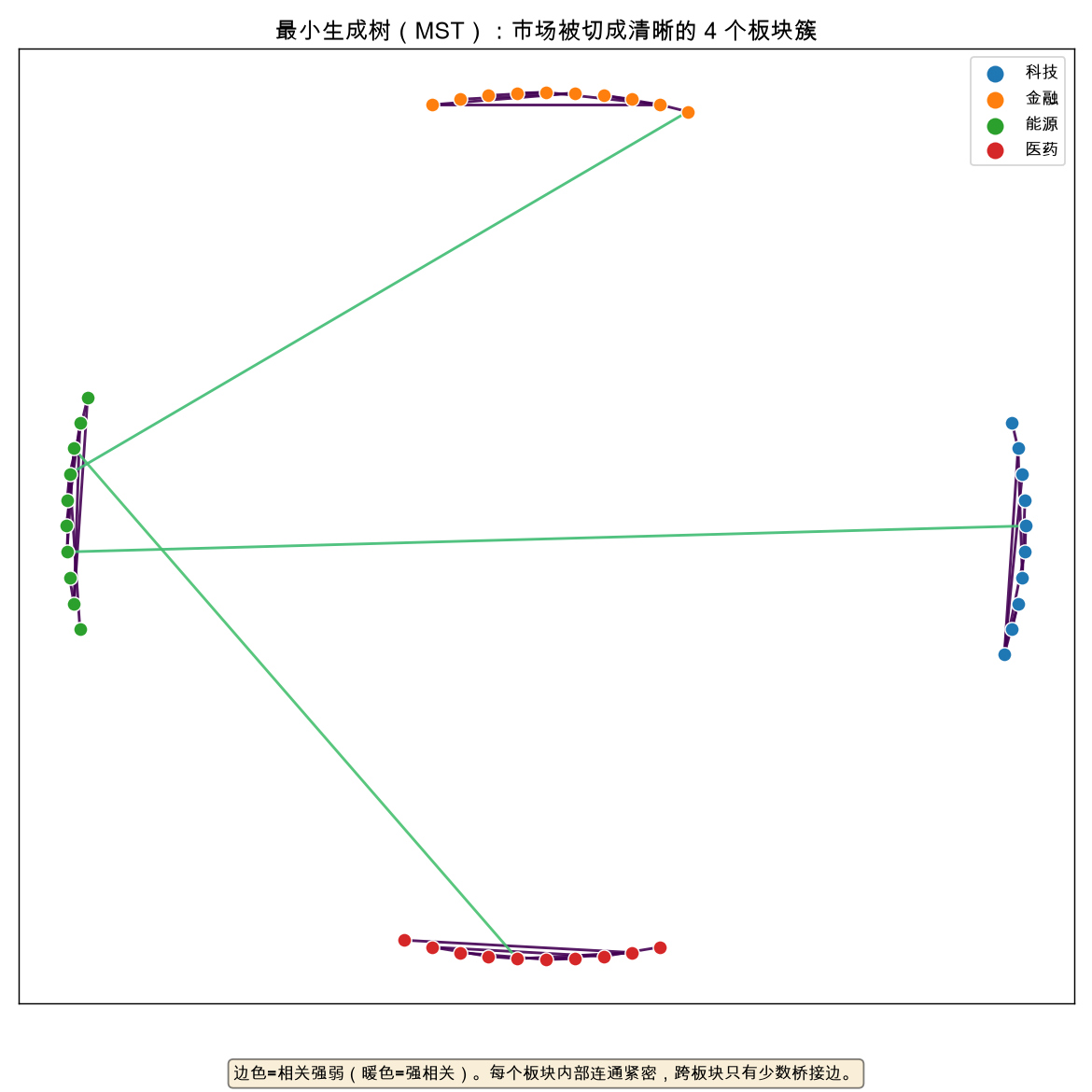

MST 把市场切成清晰的 4 个板块簇

四个颜色四个簇，每个板块内部用深色（短距离=强相关）边紧密连通，跨板块只有 3 条浅色桥接边。注意：MST 没有被告知”有 4 个板块”，它纯粹从相关性距离里把这个结构还原出来——这正是它的价值，板块划分是数据自己说的，不是你先验塞进去的。

四、放射状层级：谁是枢纽股#

把 MST 以度最大的节点为根，做 BFS 放射状布局，层级结构更清楚：枢纽在中心，叶子在最外层。

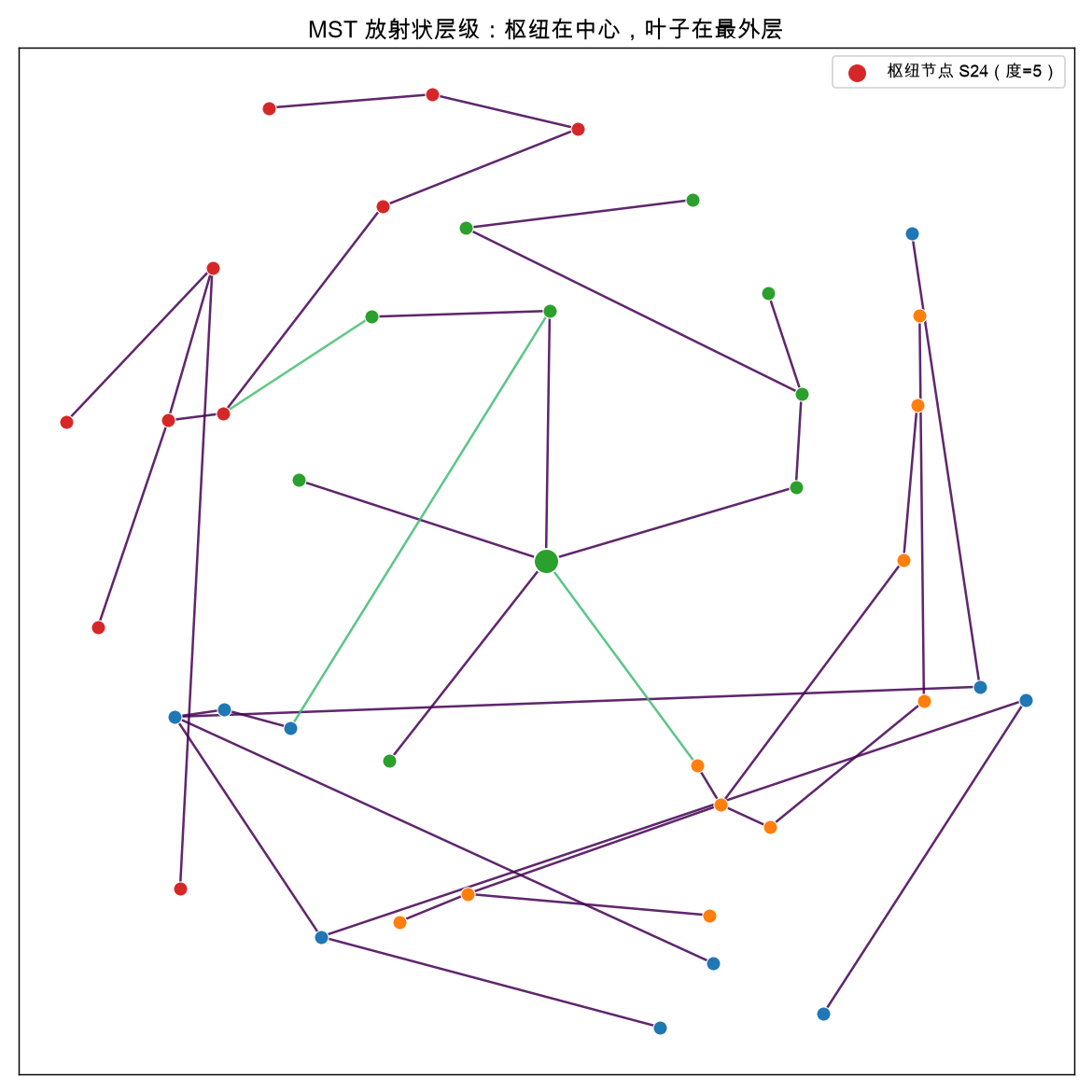

MST 放射状层级：枢纽在中心、叶子在最外层

中心那个大节点（如 S24，度=5）就是”枢纽股”——它和多个板块都直接相连，是联动传导的关键节点。实务上，枢纽股的波动会最快扩散到全市场，是系统性风险的观察哨。

五、危机期：MST 改道，板块边界模糊#

危机期板块间相关性飙升（这里把板块间相关从 ~0 抬到 0.45）。距离被压缩，MST 被迫”改道”：

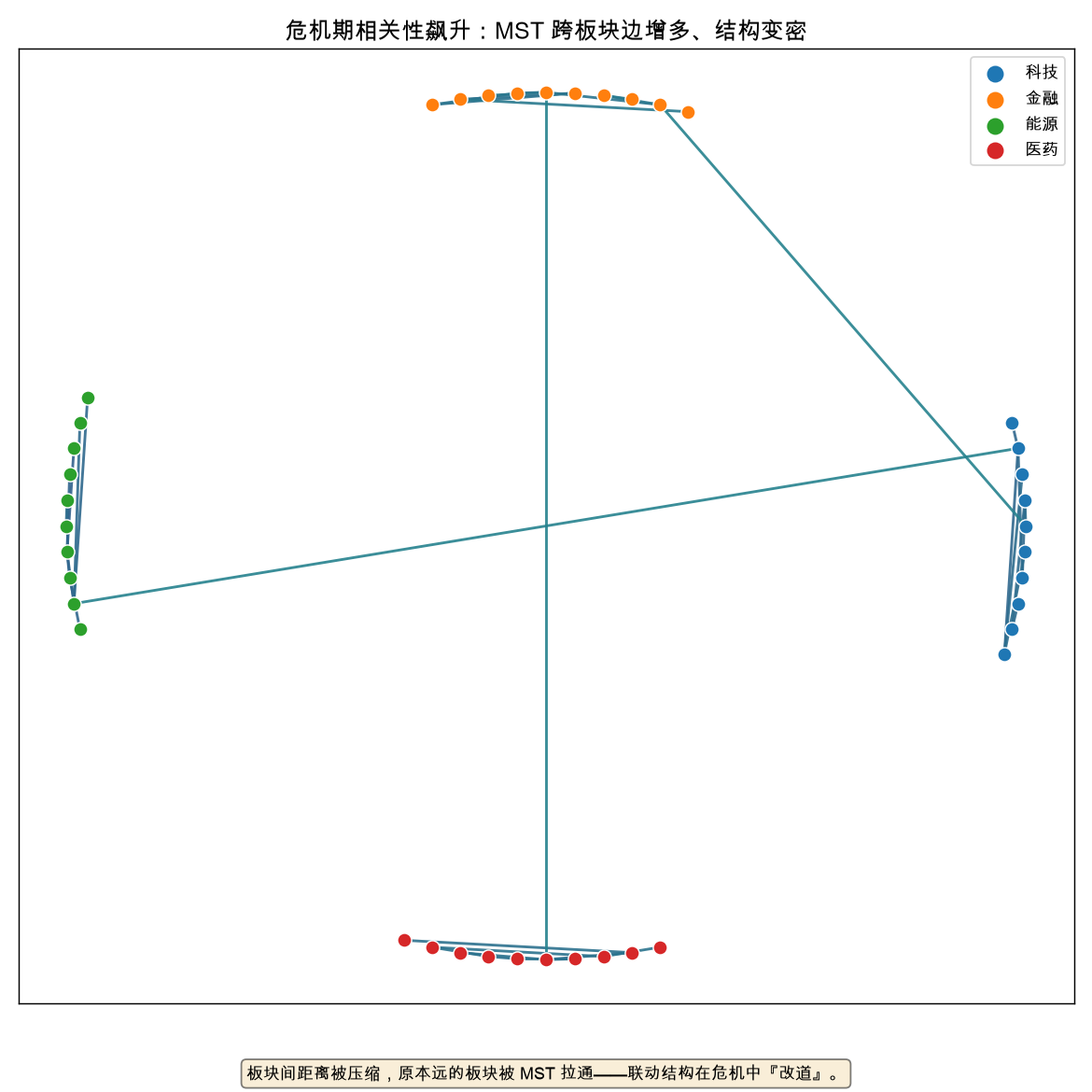

危机期相关性飙升，MST 跨板块边增多、结构变密

对比正常市场，跨板块的蓝色边明显增多，原本井水不犯河水的板块被 MST 直接拉通。这正对应真实市场的”危机时所有资产一起跌”——分散化失效的信号，写在 MST 的结构变化里。你甚至可以做”MST 跨板块边数”当危机监测指标。

六、节点度分布：少数枢纽、多数叶子#

MST 有 $N$ 个节点、 $N-1$ 条边，平均度 ≈ 2。但分布极不均匀——多数股票度=1（叶子，只连一只），少数股票度很大（枢纽）：

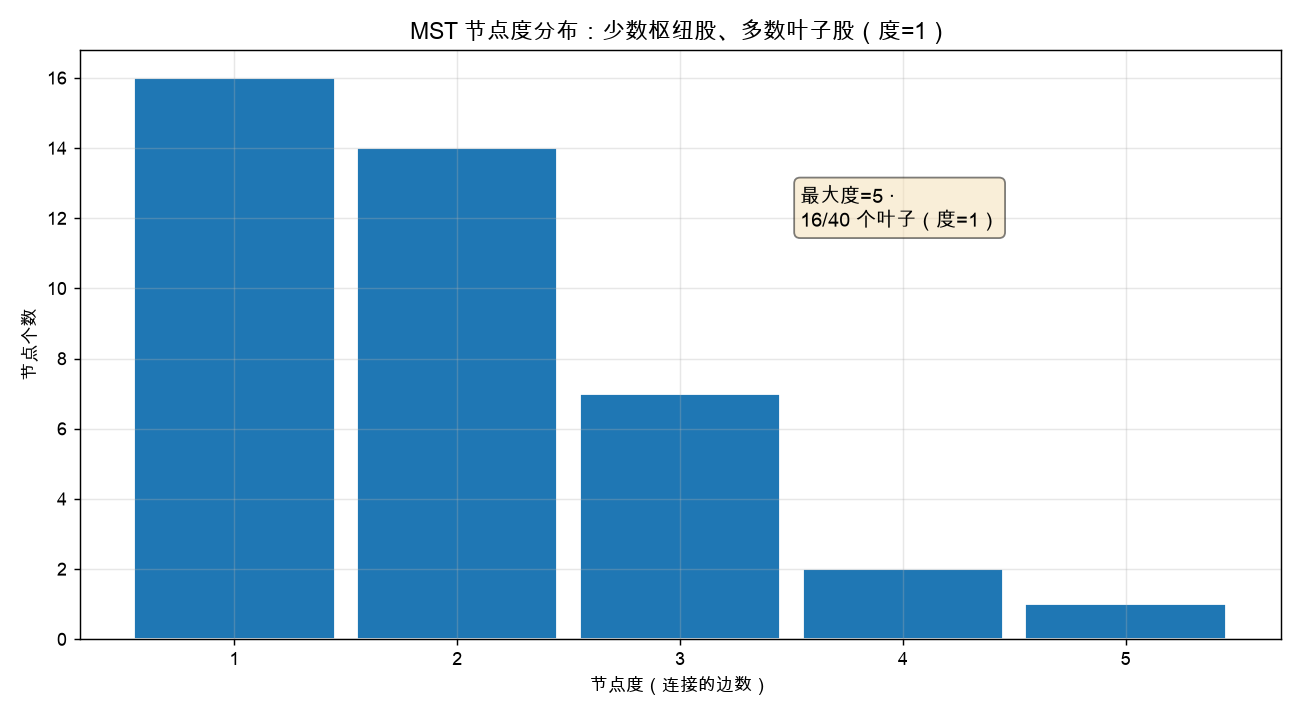

MST 节点度分布：少数枢纽股、多数叶子股

合成里最大度=5、16/40 是叶子。真实市场更极端：指数权重股、龙头往往度极高，是组合风险传导的瓶颈。做对冲时，枢纽股的边际风险贡献要单独估。

七、代码串联：从相关矩阵到危机监测指标#

把前面几步拼成一条流水线，并量化”危机期 MST 改道”这件事——数一数跨板块边（桥接边）在正常 vs 危机下各有多少条。桥接边越多，说明板块边界越模糊、分散化越失效：

import numpy as np

def build_corr(within, between, SECT_N, seed=42):
    """构造板块结构相关矩阵（板块内强、板块间弱）。"""
    r = np.random.default_rng(seed)
    wv = within + 0.25 * r.random(len(SECT_N))
    bv = between + 0.10 * r.random((len(SECT_N), len(SECT_N)))
    np.fill_diagonal(bv, 0.0)
    N = sum(SECT_N)
    C = np.zeros((N, N))
    idx, blocks = 0, []
    for k, n in enumerate(SECT_N):
        sl = slice(idx, idx + n); C[sl, sl] = wv[k]; blocks.append(sl); idx += n
    for a in range(len(SECT_N)):
        for b in range(a + 1, len(SECT_N)):
            C[blocks[a], blocks[b]] = C[blocks[b], blocks[a]] = bv[a, b]
    np.fill_diagonal(C, 1.0)
    return C, blocks

def cross_edges(mst, blocks):
    """数 MST 里跨板块的桥接边数量。"""
    sect = np.concatenate([[k]*n for k, n in enumerate(SECT_N)])
    return sum(1 for (i, j, _) in mst if sect[i] != sect[j])

Cn, blocks = build_corr(0.55, 0.0, [10,10,10,10])
Cc, _     = build_corr(0.55, 0.45, [10,10,10,10])   # 危机期板块间相关飙升
mst_n = kruskal_mst(dist_from_corr(Cn))
mst_c = kruskal_mst(dist_from_corr(Cc))
print("正常期 跨板块桥接边数:", cross_edges(mst_n, blocks))
print("危机期 跨板块桥接边数:", cross_edges(mst_c, blocks))

python

跑出来会是”正常期 3 条、危机期更多”——这个差值就是可以直接钉进监控面板的危机信号。不用预测涨跌，只监控结构：桥接边一旦异常增多，就该降低组合集中度、把枢纽股权重砍一截。

八、真实陷阱：比想象中更硬的六类#

陷阱一：距离是相关性的单调变换，但不是唯一选择。 $d=\sqrt{0.5(1-\rho)}$ 只是最常用的一族（基于角距离），还有基于收益率欧氏距离、基于互信息的变体。不同距离定义的 MST 结构会略有差异，别把一种当真理。

陷阱二：MST 只用 $N-1$ 条边，丢信息。 它保留骨架、丢掉冗余边，但”冗余”里也有信息——两个板块间有 5 条强边 vs 1 条强边，风险含义完全不同，MST 看不出。要叠加全部边（按阈值过滤）才完整。

陷阱三：相关性本身是时变的。 用一年数据算的 MST，结构可能和上月不同。危机监测要滚动窗口重算，单张 MST 只是快照。

陷阱四：MST 的边权是线性相关，看不到非线性/尾部联动。 两只股票平时不相关、崩盘时同跌，线性 $\rho$ 低估了真实联动，MST 也会误判为”远”。可改用尾部相关（如尾部 Clayton 依赖）重算距离。

陷阱五：并查集实现要路径压缩，否则大数据慢。 这里 $N=40$ 无所谓，但 $N=500$ 时朴素 find 会退化成 $O(N)$ ；必须路径压缩 + 按秩合并，否则 Kruskal 卡死。

陷阱六：板块划分是启发式，不是统计检验。 MST 露出的簇”看起来像板块”，但没有 p 值说”这簇显著”。要真做板块聚类，应叠一层社区发现（如 Louvain）或层次聚类，MST 只是第一步可视化。

九、和层次风险平价（HRP）的关系#

如果你读过本专栏的层次风险平价，会发现它和本文是同一套世界观的两半：HRP 用距离矩阵做 Ward 层次聚类、再递归二分切权重，本质是”先看清板块结构、再按结构分散风险”；而 MST 是这套结构的最小骨架可视化——HRP 的聚类树里藏着 MST，MST 是那棵聚类树里权重最轻、不断开全图的那 39 条边。实务上可以先画 MST 看结构、再用 HRP 配权重，两件事拼起来才是”看得懂、也配得稳”。

十、诚实结论#

相关性网络 + MST 是一套”把看不见的结构画出来”的工具：相关矩阵是 780 个数，MST 是 39 条边，市场骨架一目了然。它不预测涨跌，但能回答三个实操问题——板块怎么分、谁是枢纽、危机时结构怎么变。

落地顺序：相关矩阵 → 距离变换 → Kruskal（并查集）→ 网络/放射可视化 + 滚动重算监测危机。先过本文六类陷阱，尤其”MST 丢信息""相关性时变""尾部联动看不见”这三关，再决定怎么用进组合构建与风险监控。

注：全文数据为自洽合成（40 只股票分 4 板块、板块内强相关板块间弱相关，危机期参数经数值校准使结构对比清晰），仅用于演示相关性网络与 MST 的图论机制。真实复现请替换为实际收益序列，并对距离定义、滚动窗口、尾部依赖与社区发现做稳健性检验。
